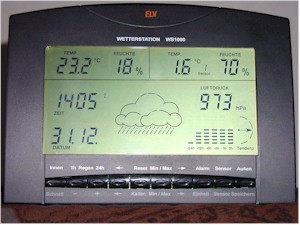

WS1000 Wetterstation von
ELV
Mein erste Station, damals noch ohne
Regensensor
und Helligkeitssensor
(hat fast ausgedient,
da Tasten prellen)
|
|
|
WS 1000 |
|

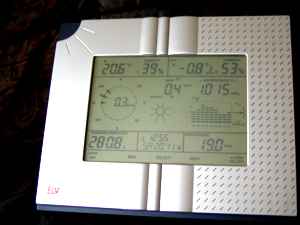

WS2500 Wetterstation von
ELV
Eines der Nachfolgemodelle, die Darstellung
aller
Sensoren ist integriert. Die vorhandene
PC-Schnittstelle
wird von mir nicht genutzt.
Das Gerät
dient nur zur Anzeige der Daten.
|
WS 2500 |
|

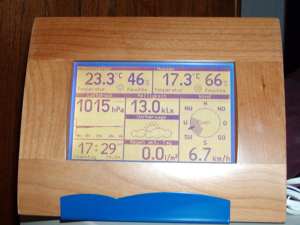

WS3000 Wetterstation von
ELV
Das Top-Modell der WS-Serie, welches wie die WS2500 alle
Sensoren darstellt und mit "Touchscreen" funktioniert.
|
|
|
WS 3000 |
|

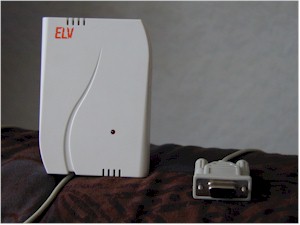

WS2500 PC
Dieser Empfänger dient zum empfangen der
Daten durch
einen PC, die von den Funksensoren übertragen und im Internet
bereit gestellt werden.
|
PC-Empfänger
WS2500 PC
|
|
|
|
|

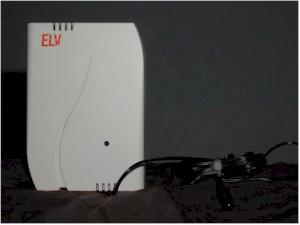

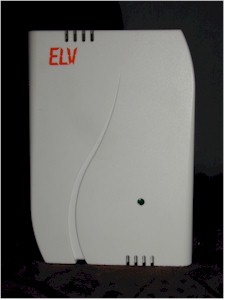

Temperatur / Feuchte Innensensor
S 2000 ID (incl.
Luftdruck) oder S 2000 I
|
|
|
Temperatur / Feuchte Innensensor
S 2000 I mit
Kabelsensor
|
|
|
|
|

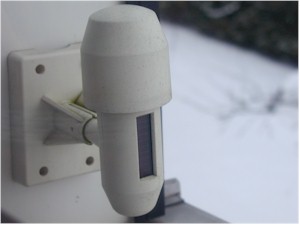

Temperatur / Feuchte Aussensensor
mit Solarversorgung
|
|
S 2001 IA
Wasserdichter Aussensensor mit Batteriebetrieb. Wird bei
meiner Station zur Messung der Bodentemperatur eingesetzt.
|
Temperatur Aussensensor
mit Batterieversorgung
|
|
|
|
|

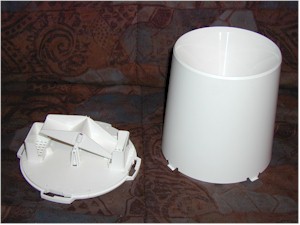

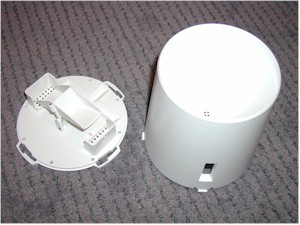

Regenmengenmesser
mit Solarversorgung
und nachträglich eingebauter Heizung
(auf
Bildern nicht zu sehen)
Mittels der
Wippe werden Pulse zum Empfänger übertragen, wodurch die
Regenmenge ermittelt werden kann.
|
|
|
Regenmengenmesser
mit Solarversorgung
|
|

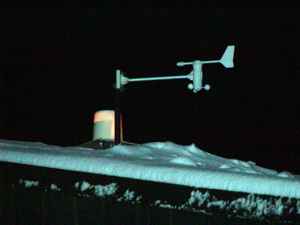

Windsensor
Messung der Windgeschwindigkeit und Richtung. Der "Topf"
links neben dem Windsensor ist der beheizte Regenmesser
|
Windsensor
mit Solarversorgung
|
|
Helligkeitssensor
Messung der Helligkeit / Sonnenscheindauer
|
|
|
Helligkeitssensor
mit Solarversorgung
|
|
KEMO Rain Detector
Regensensor mit automatisch beheizter
Oberfläche.
Dient zur Messung der Niederschlagsdauer. Die Messung ist
genauer als über die Regenwippe, da z.B. Nieselregen
nur
enorm zeitverzögert
erfasst wird. Die Oberfläche des Sensors besteht aus dicht
aneinander gereihten Goldkontakten, an denen bei auftreffender
Feuchtigkeit ein Kurzschluss entsteht.
(Mittlerweile
durch "Hygrosens"-Regenmelder ersetzt)
|
Regensensor
Externe Stromversorgung
|
|
HYGROSENS Regenmelder
Gleiches Funktionsprinzip wie beim "KEMO Rain Detector".
Verarbeitung und Zuverlässigkeit des Gerätes ist jedoch
bedeutend besser.
|
|
|
Regensensor
Externe Stromversorgung
|
|

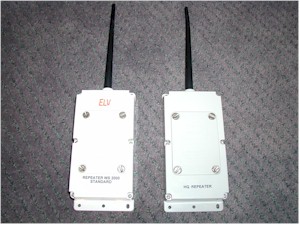

RepeaterDienen
zur Verstärkung und Wiederholung von Funkdaten der Sensoren
über größere
Entfernungen
oder ungünstigen Bedingungen.
|
Repeater
100m / 500m
Reichweite
|
|

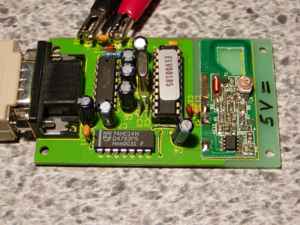

Testempfänger
Einsatz zur Analyse von Datensignalen der Funksensoren und/oder
zur Fehlersuche bei Empfangsausfällen
|
|
|
Funkmessempfänger
|
|
PC-Hardware
3 GHz AMD Sempron, 768 MB Ram
|
PC-Daten
aktuelle Daten des Wetter-PC´s
|
|

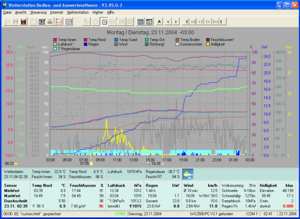

WsWin Auswertesoftware
Die empfangenen Daten werden mittels WsWin (von Werner Krenn)
aufbereitet, gespeichert und bei Bedarf ins Internet gestellt
|
|
|
WsWin von Werner Krenn |
